히터씰러

자동계량포장기 자동적재시스템 히터씰러 수동포대포장기 계량기 소모품

히터씰러

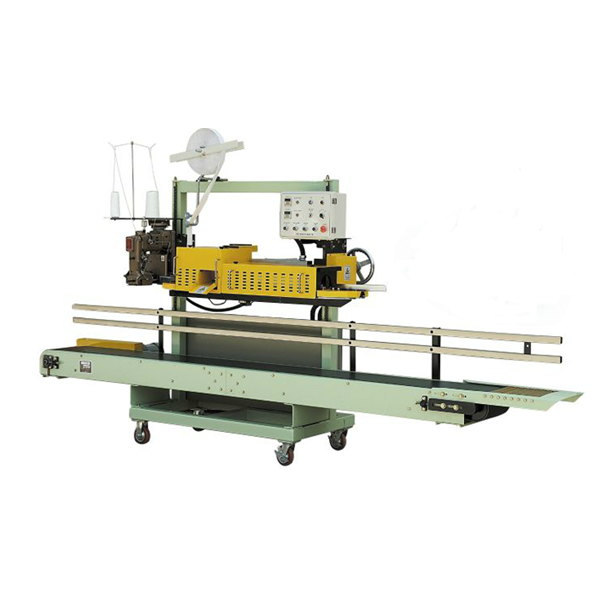

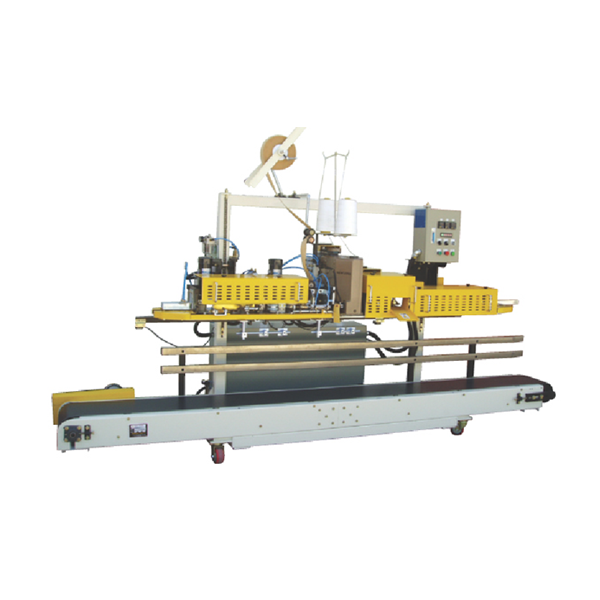

B.T-A0-6 B.T-A0-3 주요제원표

  • Option
    AO-6D:Dust Cleaner 썰링 접착 부위의 분진 및 분말 가루를 제거해주는 장치

  • 주문제작
    AO-6(5단-히터 수 10개): 5겹 이상 두꺼운 포대 또는 800포 / 시간 이상 시

  • 주문제작
    Conveyor높이를 포대크기에 맞도록 버튼하나로 조작할 수 있다.

·

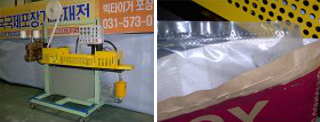

종이포대 안쪽의 PE 또는 알루미늄 등의 재질로 된 내피를 열접착 한 후 미싱으로 봉합하는 방식이므로 원료물의 누출 및 외부자극으로 부터의 변질을 막을 수 있다.
·
각 히터마다 온도표시기능을 채택하여 히터의 에러 발생 시 조치할 수 있다.(기본사양)
·
모터 이상 시 또는 히터 이상 시에 부저가 울리도록 되어있다.(기본사양)
·
포대 크기에 따른 Conveyor의 높이를 버튼하나로 조정할 수 있다.(Option )
·
미싱(sewing head) 유지 보수에 용이하도록 미싱 젖힘 장치가 되어있다.(기본사양)
구분 내용
히타 수량 3단 / 6개
히타 용량 500W
히타 바길이 300mm
포장능력 시간당 500-600포
사용미싱 B.T-AV-7-2헤드
포대겹수 및 형태 일자백 3,4겹/ M자백 2겹
사용전력량 3.5Kw, (AO-6D:5Kw)
용적 A0-6 3500(L)×850(W)×1850(H)
A0-6D 3800(L)×850(W)×1850(H)

Characteristics

  • 01

    Sustained operation: Baggage upper cut, sewing, baggage inner PE sealing, NOS Tape sealing

  • 02

    Easy installation, simple maintenance, excellent durability

  • 03

    Can handle the temperature and the tension of Heater Bar

  • 04

    Finish with heat tape after sewing(heat-tape number depends on the use environment)

·

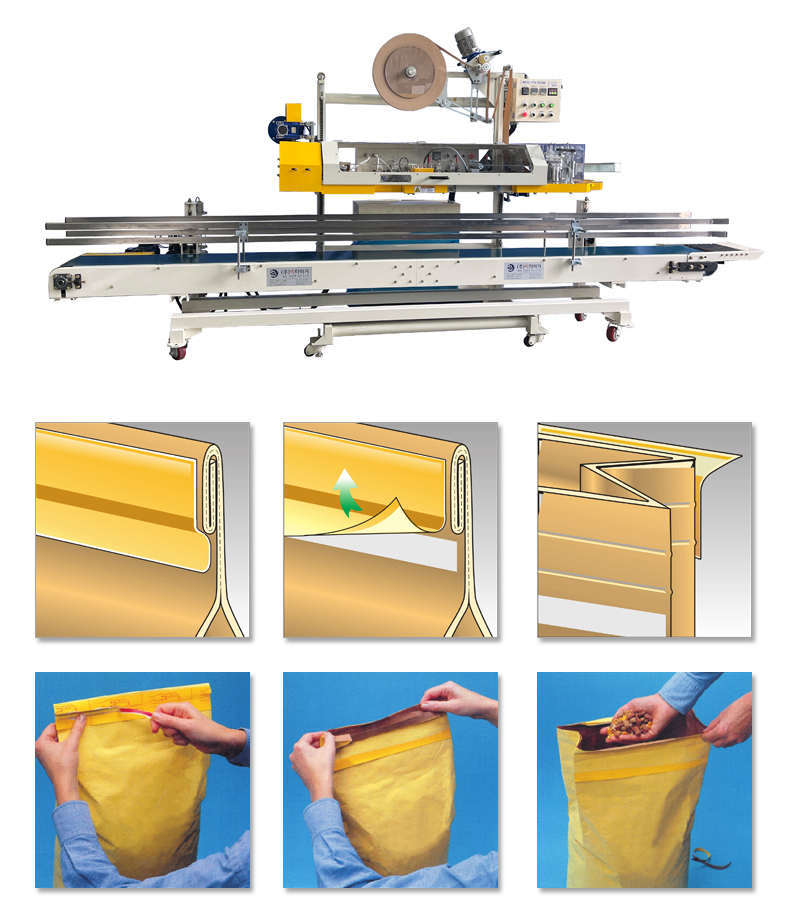

표준 밀봉
·
옵션으로 컷테이프 삽입 장치 장착 가능
구분 내용
생산량 최대 10m/분
원단 폭 350mm - 500mm 가능
튜브 길이 350mm - 1,000mm
열테이프폭 40mm
원단 겹수 4겹까지 가능
기계 전체 무게 약 2t
메인 용량 380/220V 삼상 또는 220V 단상 가능
·
0~4 ℃(Sealing temperature), 900 – 1,450 mm(Sealing Height)
·
Air Consumption: 200 Nl/min., 5Kg/ in pressure
·
When dust cleaner installed, power consumption increase by 1.5Kw
Item Speed Heater Drive Motors Power Dimensions(mm) Weight Sewing
Machine		 Dust
Cleaner		 Note
Model Variable
m/min		 Capacity Sealer Sewing L W H
BT-AO-3 7-10 700W X 2 0.4Kw 0.4Kw 2.2Kw 1,800 860 1,900 340 DS-7C N Heatseal-tape
BT-AO-3SW 7-10 500W X 6 0.4Kw 0.4Kw 5.2Kw 2,720 860 1,900 390 DS-7C N Inner PE seal/ Heatseal-tape
700W X 2 0.4Kw 0.4Kw
BT-AO-3SDW 7-10 500W X 6 0.4Kw 0.4Kw 6.7Kw 3,100 860 1,900 440 DS-7C Y Inner PE seal/ Heatseal-tape
700W X 2 0.4Kw 0.4Kw
BT-AO-3W 7-10 500W X 6 0.4Kw 0.4Kw 6.3Kw 2,470 860 1,900 360 - N Inner PE seal/ Heatseal-tape
700W X 2 0.4Kw 0.4Kw
BT-AO-3DW 7-10 500W X 6 0.4Kw - 7.3Kw 2,800 860 1,900 360 - Y Inner PE seal/ Heatseal-tape
700W X 2 0.4Kw -
BT-AO-6 7-10 500W X 6 0.4Kw 0.4Kw 3.8Kw 1,750 860 1,900 320 DS-6AC N Inner PE seal/ Crepe-tape
BT-AO-6D 7-10 500W X 6 0.4Kw 0.4Kw 5.3Kw 2,050 860 1,900 340 DS-6AC Y Inner PE seal/ Crepe-tape
